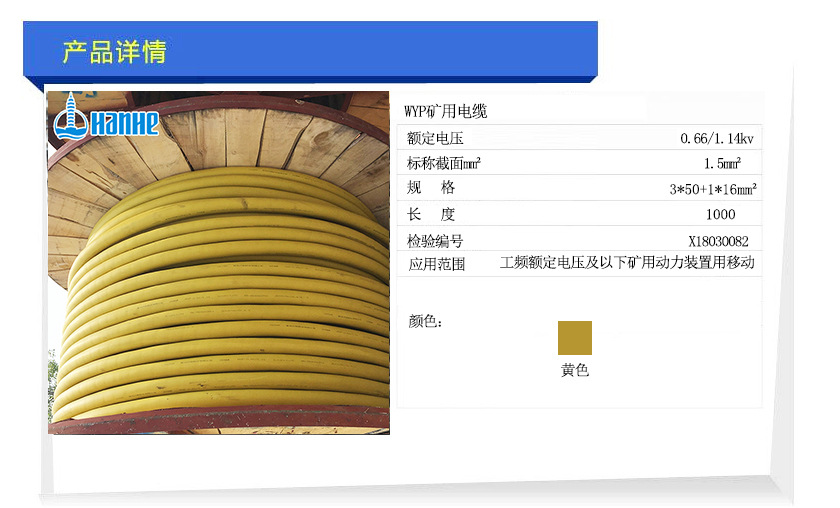

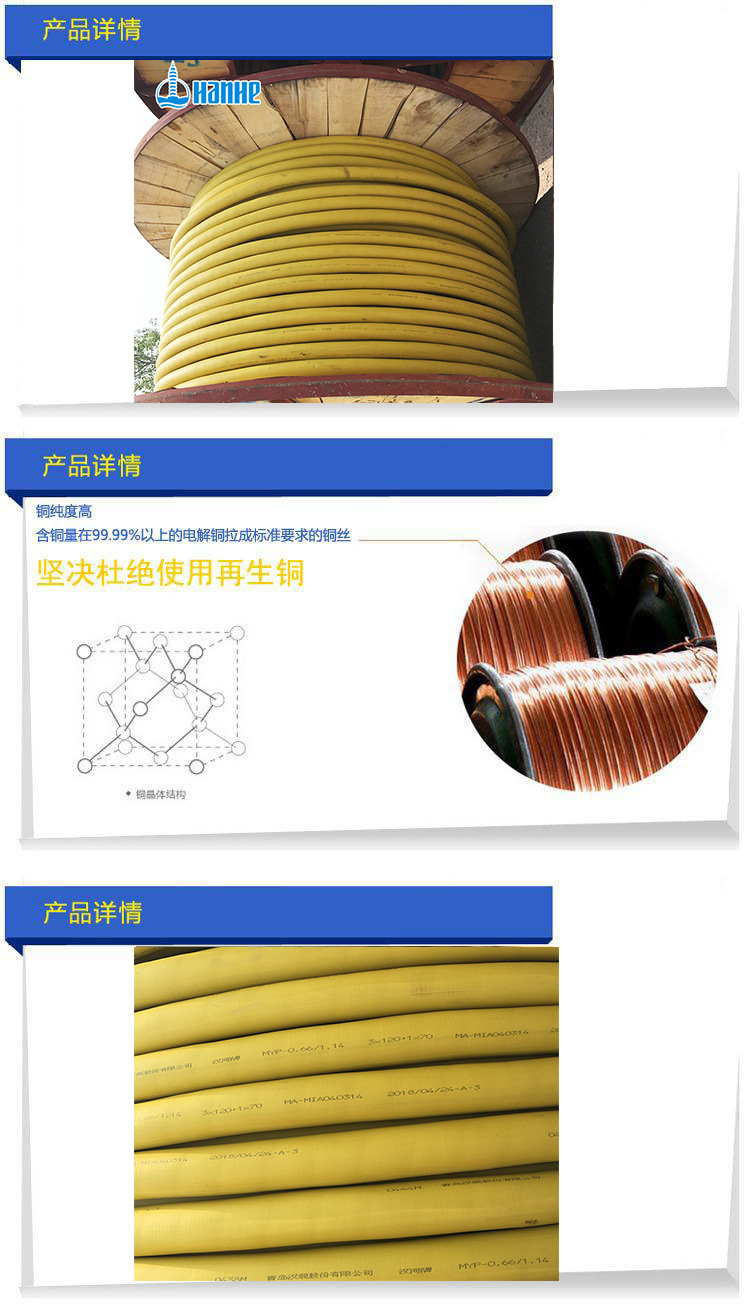

主要型號有:MC MY MYP MYPTJ MCP MCPTJ MYQ MVFP 等
礦用電纜是煤礦用電纜的簡稱
產品標準
本產品按GB/T12972-2008《礦用橡套軟電纜》
適用范圍
礦用橡套軟電纜適用于工頻額定電壓U0/U 8.7/10KV及以下礦用動力裝置用移動敷設的電纜。
使用特性
● 工頻額定電壓U0/U為380/660V
●電纜導體的#####高允許工作溫度:65℃ 90℃
● 電纜允許#####低的工作環境溫度為-35℃
● 電纜彎曲半徑:不大于電纜外徑的6倍
礦用電纜包括mc電纜,mcp電纜
選擇
礦井供電系統中,高壓供電線路一般都采用鎧裝電纜
電纜型號的選擇
電纜型號的選擇
1.電纜實際敷設地點的水平差應與規定的電纜允許敷設水平差相適應
2.電纜應帶有供保護接地用的足夠截面的導體。
3.嚴禁采用鋁包電纜
4.必須選用經檢驗合格的并取得煤礦礦用產品安全標志的阻燃電纜
5.電纜主線芯的截面應滿足供電線路負荷的要求。
6.對固定敷設的高壓電纜要求:
(1)在立井井筒或傾角45°其以上的井巷內
(2)在水平巷道或傾角45°以下的井巷內
(3)在進風斜井
(4)固定敷設的低壓電纜
,應采用Mw鎧裝或非鎧裝電纜或?qū)?yīng)電壓等級的移動橡套軟電纜。(5)非固定敷設的高低壓電纜
,必須采用符合Mr818標準的橡套軟電纜。移動式和手持式電氣設備應使用專用橡套電纜。(6)照明
、通信、信號和控制用的電纜,應采用鎧裝通信電纜、橡套電纜或M、廠、廠型塑力纜。(7)低壓電纜不應采用鋁芯
,采區低壓電纜嚴禁采用鋁芯。電纜截面的選擇
電纜截面的選擇包括高壓電纜截面的選擇和低壓電纜截面的選擇,并以低壓電纜截面的選擇為主
1.電纜主芯線的選擇
一般采區低壓供電線路都比較長
(1)電纜正常運行時
(2)按電纜線路工作時的允許電壓損失進行選擇。
(3)電纜截面的選擇要滿足機械強度的要求
礦用電纜是指煤礦開采工業使用的地面設備和井下設備用電線電纜產品
安全標志查詢
安標礦用產品安全標志中心(礦用產品安全標志辦公室)根據安全生產監督管理總局的授權
發展現狀
我國的礦用電纜經過幾年的高速發展已形成相當?shù)囊?guī)模,但由于生產能力大于需求,出現供大于求的局面
。生產能力已大大超過今年的預測需求數值,同時電線電纜企業均面臨亟待提高產品技術含量的問題。1
、低水平重復建設多近幾年,電線電纜行業對產品結構的調整重視不夠,產品結構矛盾依然突出,高水平產品滿足不了需要。例如,從大類看,我國裸電線產量占近1/5,發達只占1/10。而在裸電線中,架空線和普通的鋼芯鋁絞線又占了絕大多數。2、經濟效益低下全行業虧損企業700多家
3、規模增長過猛
,電線電纜行業總體能力大于需求一倍以上,各大類產品2000年的預測需求數均小于生產能力。提高壽命
在使用過程中采煤機電纜局部的彎曲半徑遠遠小于標準規定的電纜的彎曲半徑,電纜長期頻繁受到過度彎曲
、拉伸等兩種以上應力的復合作用,再加上控制線芯導體截面遠遠小于電纜主線芯的導體截面,致使控制線芯的斷芯。1
、增加煤礦用采煤機電纜的柔軟性;2、增加控制線芯的相對滑移性;
3
、增加煤礦用采煤機電纜導體的強度;4
、將導體由原來的束絞結構改為正規絞合,這樣可以增加它的彎曲性能,然后在導體外面進行鋼絲編織,而增加它的強度;5、控制線芯可以采用鍍錫銅絲和鋼絲混合編織,也是一個不錯的方法
。
